光纤无源温度监测与火灾预警系统
XA-JX-T001

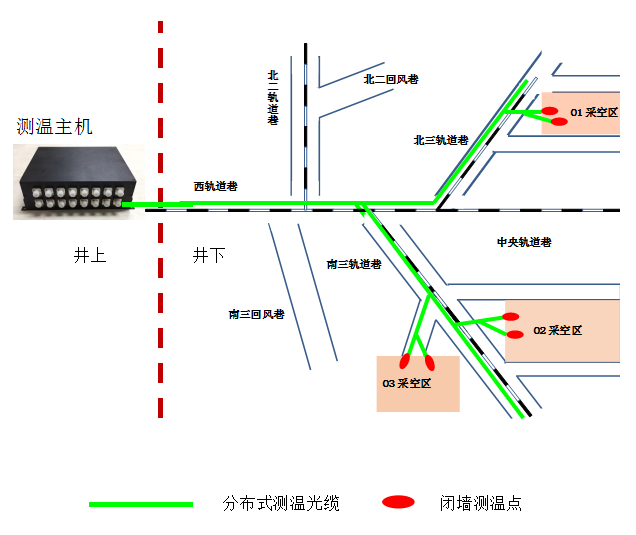

光纤无源温度监测与火灾预警系统XA-JX-T001可用于煤矿巷道、采空区、闭墙。目前采用具有自主知识产权的长距离、高精度分布式光纤测温技术，感测光缆所到之处的温度，实现巷道、闭墙、工作面、矿采空区等的温度监测与火灾预警。系统包含井上--信号采集仪和服务器，以及井下--连接光缆、温度传感光缆等，结构图如下所示。系统所有井下部分均不带电，工作介质只是光缆。
应用领域：
XA-JX-T001
光纤无源温度监测与火灾预警系统XA-JX-T001可用于煤矿巷道、采空区、闭墙。目前采用具有自主知识产权的长距离、高精度分布式光纤测温技术，感测光缆所到之处的温度，实现巷道、闭墙、工作面、矿采空区等的温度监测与火灾预警。系统包含井上--信号采集仪和服务器，以及井下--连接光缆、温度传感光缆等，结构图如下所示。系统所有井下部分均不带电，工作介质只是光缆。
应用领域：
- 闭墙、巷道、工作面、矿采空区、井下皮带机电机、泵站电机、变压器、猴车电机、探火孔、废旧巷、电缆等温度监测与防火
- 高温流体管道泄漏监测，储油罐、化工管道等的温度分布式监测
- 地铁、隧道、危险品仓库、大坝、混凝土温度监测
- 电缆、电力设施、发电厂、气井、油井、弹药库等温度检测与火灾预警
主要功能：
产品技术优势：
- 全分布、无缝式、大范围温度监测
- 系统可以在地图上精确显示出所测线路内每一点的温度变化， 进行精确的温度数值输出与空间定位
- 实现闭墙等特殊位置点的高精度温度监测
- 具有智能温度监测、火灾报警功能
- 光缆分布式温度监测系统具备安全记录功能， 可储存历史数据， 并可进行有效查询
- 系统数据支持远程网络传输
产品技术优势：
- 节能、安全：测温缆无源工作，无需供电，抗电磁干扰能力强（抗雷击），全天候运行，节能环保；
- 便捷、高效：可以实现井上集中管理，实时在线监测；图形化界面显示，历史数据存储，曲线显示，更直观
- 可靠：传感器与井上监测设备采用光缆直接连接，无中间转换环节
- 先进：监测精度高，稳定性好，长期工作无需校准，维护成本低；
- 精准：连续无缝式检测光缆经过之处任意点的温度，能即时显示间隔1米的各点的温度变化
- 完全自主知识产权：最先进的温度监测技术，具有完全自主知识产权
| 参数 | 最小值 | 典型 | 最大值 |
| 测温范围 | -40℃-60℃ | -40℃-80℃ | 0℃-700℃ |
| 系统报警响应时间 | / | 由光缆种类决定 | / |
| 光缆尺寸 | Φ3 | Φ5 | / |
| 监测距离 | / | 0-6km | / |
| 空间分辨率 | / | 1m | 2m |
| 空间定位误差 | / | ±1m | / |
| 温度监测精度 | ±1℃ | ||
| 分辨率 | 0.5℃ | ||
| 闭墙测温精度 | ±0.5℃ | ||
| 闭墙测温分辨率 | 0.2℃ | ||
| 温度响应时间 | 由光缆种类决定 | ||
| 监测功能 | 温度图形化监测 | ||
| 报警功能 | 超温报警、火灾预警 | ||
| 系统数据记录存储时间 | 24~7200小时 | ||
| 光缆种类 | 多模62.5 | ||
| 设备工作温度 | 10℃ | 40℃ | |
| 设备工作环境湿度 | 40% | 70% | |
| 设备工作大气环境 | 80kPa | 106kPa | |
| 光接口类型 | FC/APC | ||
| 井下防爆级别 | 本质无源 | ||
| 操作系统 | Win7 | ||
| 采集仪机箱尺寸 | 4U （可根据用户要求定制） | ||
| 服务器外形尺寸 | 4U（可根据用户要求定制） | ||
| 网络接口 | RJ45以太网 | ||
| 电源 | AC220V/10A | ||
闭墙等特殊监测点技术参数
| 参数 | 最小值 | 典型 | 最大值 |
| 测温范围 | -40℃-60℃ | -40℃-80℃ | 0-150℃ |
| 系统支持传感器数量 | / | 100点 | / |
| 监测距离 | / | 0-10km | / |
| 温度监测精度 | 1℃ | ||
| 分辨率 | 0.5℃ | ||
« 软件功能与界面根据现场实际情况定制。
«该系统可以和纤安科技有限公司的其他监测系统通过以太网整合到一个统一监测平台和界面上。
订货信息：
XA-JX-T001-XX（空间分辨率）-XX（监测距离）--YY（高精度温度监测点数量）（责任编辑：管理员）
