光纤无源井下水文在线监测系统

光纤无源井下水文在线监测系统
XA-JX-SW001

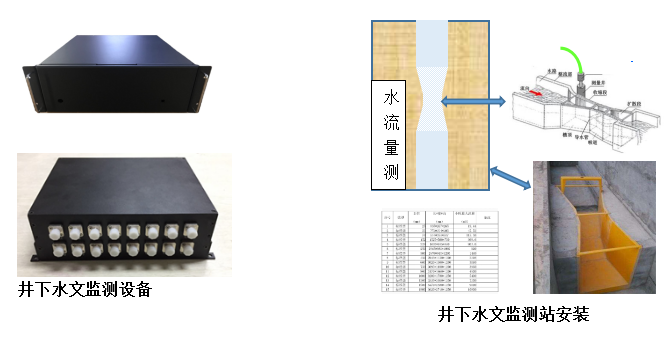

光纤无源井下水文在线监测系统（XA-JX-SW001型）采用先进的无源高精度光纤监测技术，实现对矿井各含水层和积水区水位水压变化情况监测；矿井地面降水量、井下不同区域涌水量及其变化情况监测；矿井受水害威胁地点水文变化情况综合监测。监测系统包含井上信号采集仪和服务器，以及井下连接光缆、压力传感器、水位传感器等， 系统结构图如下所示。系统所有井下部分均不带电，只是普通光缆。
应用领域：矿井各含水层和积水区水位水压变化情况监测；矿井地面降水量、井下不同区涌水量及其变化情况监测；矿井受水害威胁地点水文变化情况综合监测；矿井防水设施维护状况监测；矿井排水系统实际工况监测。

《煤矿安全规程》（2004年版）第252条及《煤矿防治水工作条例》第3条明确要求，具有水害威胁矿井需要健全水文监测系统。
 随着煤矿开采由浅部进入深部，矿井受水害威胁的程度越来越严重，需要正常观测的水文项目不断增多，但大多采用人工测量，测量精度低，实时性差，出现异常不能及时发现，因此不能及时采取措施防止灾害发生。无源矿井水害监测报警系统可全天候监测引起矿井水害的各种参数，智能报警，保证煤矿安全生产。系统无任何安全隐患，无需井下供电。


主要功能：

• 多点无源水位压力监测
• 各点压力历史数据存储，曲线显示
• 实时显示各个监测点压力/水位状况
• 具有智能报警功能
• 系统数据支持远程网络传输

产品技术优势：

• 无源：井下线路和水位压力传感器无源工作，无需供电，本质安全，无任何防爆安全隐患，井下断电和灾害情况下正常工作
• 实时：可以实现井上集中管理，实时在线监测
• 稳定：传感器与井上监测设备采用光缆直接连接，无中间转换环节
• 先进：监测精度高，稳定性好，长期工作无需校准，维护成本低；监测点数多可扩展到超过100点，监测距离远，大于10km
• 高效：图形化界面显示，历史数据存储，曲线显示更直观，易操控
• 自主知识产权：最先进的压力监测技术，具有完全自主知识产权

系统技术指标


参数	最小值	典型	最大值
压力量程	/	0-0.35MPa、0-1MPa	/
压力监测精度	/	1%
压力监测分辨率	/	0.5%	1%
水位监测量程		0-1m、0-35m、0-100m
水位监测精度	/	0.5%	1%
传感器工作温度	0℃	/	70℃
压力数据获取时间	0.1s	1s	10s
系统报警响应时间	/	10s	/
传感器尺寸		M20（可定制）
光缆尺寸	Φ10	Φ12	/
工作距离	2km	4km	>10km
传感器封装材料	316L
光缆种类	单模 G652
设备工作温度	10℃		40℃
设备工作环境湿度	40%		70%
设备工作大气环境	80kPa		106kPa
光接口类型	FC/APC
井下防爆级别	本质无源
操作系统	Win7
采集仪机箱尺寸	4U （可根据用户要求定制）
服务器外形尺寸	4U（可根据用户要求定制）
网络接口	RJ45以太网
电源	AC220V/10A

« 软件功能与界面根据现场实际情况定制。
« 该系统可以和纤安科技有限公司的其他监测系统通过以太网整合到一个统一监测平台和界面上。

订货信息：
XA-JX-SW001-XX（监测点数）-XX（监测距离）（责任编辑：管理员）
