光纤无源井下灾害救援信息辅助系统
XA-JX-JY001
光纤无源井下灾害救援信息辅助系统（XA-JX-JY001）通过在井下铺设光缆，当井下出现灾害断电，与地面通讯中断情况下，井下被困人员通过敲击光缆，井上监控设备即可收到求救信号并精确定位人员被困位置。该系统所有井下部分均不带电，工作介质只是光缆，解决了当井下电力中断和存在物理阻隔（塌方、透水）时常规通信和监测手段不能工作的难题。

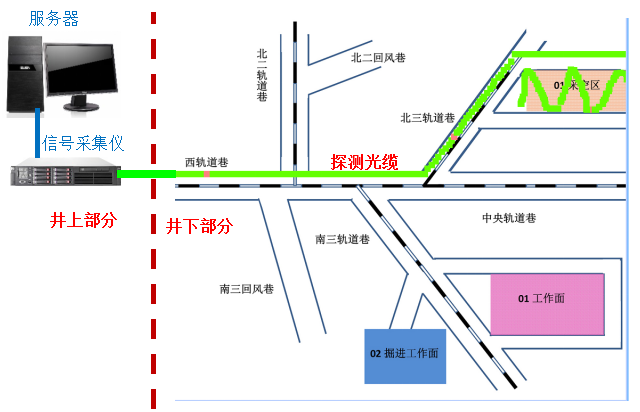

该监测系统包含井上信号采集仪和服务器，以及连接光缆、探测光缆等， 系统结构图如下所示。系统所有井下部分均不带电，工作介质只是光缆。
应用领域：
  • 煤矿幸存人员求救信号采集、幸存人员定位和决策辅助
  • 非煤矿山灾害幸存人员求救信号采集、幸存人员定位和决策辅助
  • 其他危险环境灾害幸存人员求救信号采集、幸存人员定位和决策辅助

光纤无源井下灾害救援信息辅助系统
主要功能：
  • 井下事故后断电情况下幸存人员求救信息采集、精确定位
  • 人员报警声音采集，井下事故信息采集，较大事故范围定位
  • 井下事故后环境信息采集，为救援提供必要信息
  • 系统可以在地图上精确显示事故和人员求救信息
  • 系统具备安全记录功能， 可储存历史数据， 并可进行有效查询
  • 系统数据支持远程网络传输

产品技术优势：
  • 安全：井下探测缆无源工作，无需供电；抗电磁干扰能力强（抗雷击），全天候运行，节能环保
  • 精准：精确定位被困人员位置，在地图上实时显示事故和人员求救信息
  • 实时：可以实现井上集中管理，实时在线监测
  • 先进：监测精度高，稳定性好，长期工作无需校准，维护成本低
  • 高效：图形化界面显示，历史数据存储，曲线显示更直观，易操控
  • 自主知识产权：最先进的监测技术，具有完全自主知识产权

系统技术指标

参数 最小值 典型 最大值
系统报警响应时间 / 10s /
光缆尺寸 Φ3 Φ5 /
监测距离 / 10km 20km
空间定位误差 ±2m ±5m ±10m
系统数据记录存储时间 24~7200小时
光缆种类 单模G652
设备工作温度 10℃   40℃
设备工作环境湿度 40%   70%
设备工作大气环境 80kPa   106kPa
光接口类型 FC/APC
井下防爆级别 本质无源
操作系统 Win7
采集仪机箱尺寸 4U （可根据用户要求定制）
服务器外形尺寸 4U（可根据用户要求定制）
网络接口 RJ45以太网
电源 AC220V/10A
软件性能
功能名称 功能描述
识别功能 识别求救信号；求救人员声音采集；井下事故信息采集，第一时间事故报警；灾后井下环境信息采集。
人员求救信息采集 支持多点同时求救
监测功能（选配） 监测日常井下工况
数据库记录功能 记录报警事件，可查询历史记录
报警方式 声音、短信（选配）、图形化、文字
报警参数设定 可以设定系统软件响应范围，可以取消或启用局部地区的报警；可设定报警域值；设定报警时间长短
地图显示 在地图上实时显示报警地点，也可直接在地图上查看历史报警记录，可以手动清除历史报警
远程传输功能 支持远程网络监控
升级 支持版本更新
« 软件功能与界面根据现场实际情况定制。
«该系统可以和纤安科技有限公司的其他监测系统通过以太网整合到一个统一监测平台和界面上。
订货信息：XD-JX-JY001-XX（空间分辨率）-XX（监测距离）
