煤矿无源温度监测火灾预警系统

2019-02-28 来源：未知 作者：admin 点击：...次

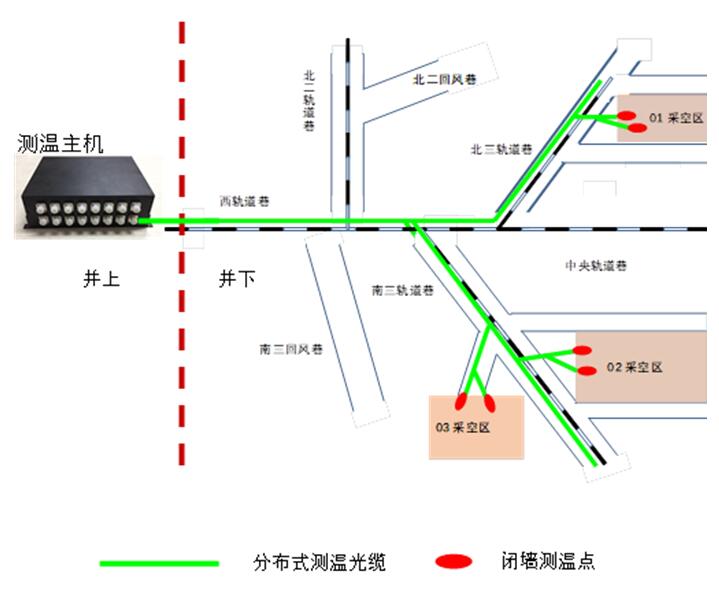

无源分布式温度监测/火灾预警系统采用具有自主知识产权的长距离、高精度分布式光纤测温技术，该系统可以感测到光缆所到之处的温度，实现工作面、矿采空区等的温度监测与火灾预警。该监测系统包含井上信号采集仪和服务器，以及连接光缆、温度传感光缆等， 系统结构图如下所示。系统所有井下部分均不带电，工作介质只是光缆。
煤矿无源温度监测火灾预警系统

主要功能
Ø全分布、无缝式、大范围温度监测；
Ø系统可以在地图上精确显示出所测线路内每一点的温度变化， 进行精确的温度数值输出与空间定位；
Ø实现闭墙等特殊位置点的高精度温度监测；
Ø具有智能温度监测、火灾报警功能；
Ø光缆分布式温度监测系统具备安全记录功能， 可储存历史数据， 并可进行有效查询；
Ø系统数据支持远程网络传输。

技术指标
参数 最小值 典型 最大值
测温范围 -40℃-60℃ -40℃-80℃ 0℃-700℃
系统报警响应时间 / 由光缆种类决定 /
光缆尺寸 Φ3 Φ5 /
监测距离 / 0-6km /
空间分辨率 / 1m 2m
空间定位误差 / ±1m /
温度监测精度 ±1℃
分辨率 0.5℃
闭墙测温精度 ±0.5℃
闭墙测温分辨率 0.2℃
温度响应时间 由光缆种类决定
监测功能 温度图形化监测
报警功能 超温报警、火灾预警
系统数据记录存储时间 24~7200小时
光缆种类 多模62.5
设备工作温度 10℃ 40℃
设备工作环境湿度 40% 70%
设备工作大气环境 80kPa 106kPa
光接口类型 FC/APC
井下防爆级别 本质无源
操作系统 Win7
采集仪机箱尺寸 4U （可根据用户要求定制）
服务器外形尺寸 4U（可根据用户要求定制）
网络接口 RJ45以太网
电源 AC220V/10A
