桥梁全寿命周期安全管理与道路地质灾害监测

一、系统介绍
 1、系统简介

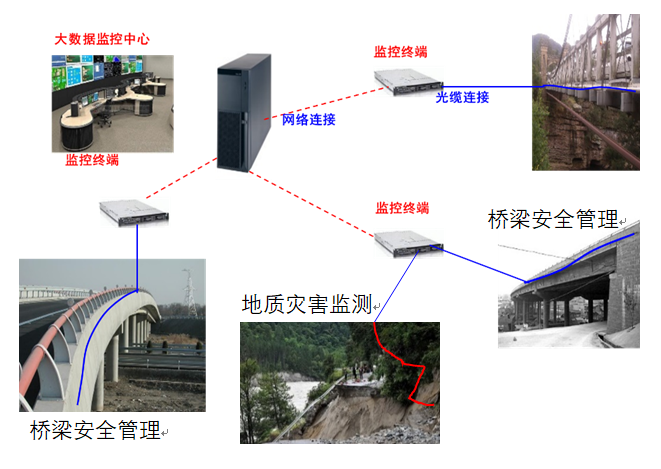

通过在被测桥梁上铺设光缆和安装光纤接缝位移传感器，实现对桥梁动、静态振动状态的拾取，达到安全管理的目标，同时通过网络传输技术和监测光缆本身将桥梁运行信息发送到大数据监控中心实现集中管理。
   还可以将光缆敷设到道路边坡实现地质灾害监测。

2、服务
（1）无缝式记录桥梁全生命周期各个位置在车辆、洪水、风、地震、人为破坏下的振动幅度和频率，获得桥梁固有频率、振型振幅迁移规律，实现结构安全状况评估，结构损伤识别定位。
  （2）实时获得容易导致事故发生的桥梁接缝处位移，解决人为巡检无法实时在线的问题。
  （3）可以为光缆经过的道路提供严重地质灾害的监测服务。
（4）可以为相关职能部门和业主提供集中管理平台，为桥梁、道路灾害提供全局性的管理和决策依据。
（5）为道路滑坡、塌方、洪水等地质灾害提供监测。
3、优势
（1）为桥梁安全管理提供了最为先进、有效的安全管理技术；
（2）系统可实现长距离、大范围管理，为全局性的安全管理提供了便利；
（3）系统光缆无需供电，安装时无需中断交通；
（4）系统可精确定位功能，为事故和损失定位提供了保障；
（5）无需人为激励，利用环境振动并可获得桥梁安全运行状况。
（6）长期监测、有效性好，几乎无盲区、易于施工、无需中断交通、易于构建安全管理网、高性价比、监测点无需供电
（7）将桥梁与道路地质灾害一体化监测，也可单独监测。

二、监测系统与传感器指标
1、桥梁振动和地质灾害监测系统

参数	最小值	典型	最大值
测温振动频率		1Hz-500Hz	1kHz
监测距离	/	>10km	/
空间分辨率	/	1m	2m
空间定位误差	/	±1m	/
功能	振动振幅、频率、位置。反应地质灾害位置和范围。
响应时间	小于30s
光缆种类	单模光缆
设备工作温度	10℃		40℃
设备工作环境湿度	40%		70%
设备工作大气环境	80kPa		106kPa
光接口类型	FC/APC
井下防爆级别	本质无源
操作系统	Win7
采集仪机箱尺寸	4U （可根据用户要求定制）
服务器外形尺寸	4U（可根据用户要求定制）
网络接口	RJ45以太网
电源	AC220V/10A

  2、接缝位移监测系统

参数	最小值	典型	最大值
波长范围	/	40nm（C波段）
通道数		16
波长重复精度		优于±2pm
兼容性	兼容相位型和波长型光纤传感器
波长分辨率	优于1pm
接缝位移监测范围	50mm、300mm
接缝位移监测精度	优于1%
数据监测速度		>1Hz
设备工作温度	10℃		40℃
设备工作环境湿度	40%		70%
设备工作大气环境	80kPa		106kPa
光接口类型	FC/APC
工作距离	取决于传感器
操作系统	Windows
服务器外形尺寸	4U（可根据用户要求定制）
网络接口	RJ45或RS232
