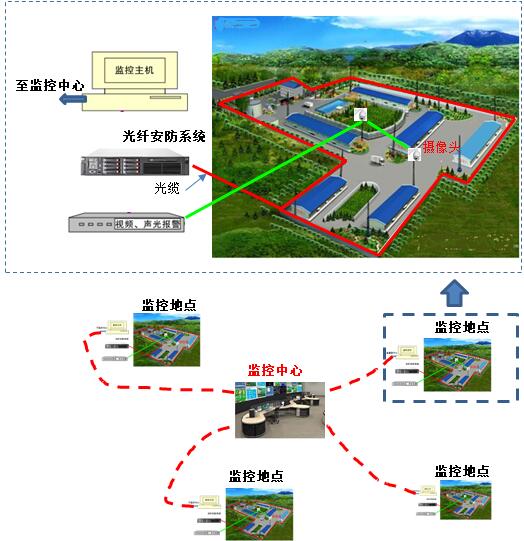

光纤无源安防监测系统

应用形式2：

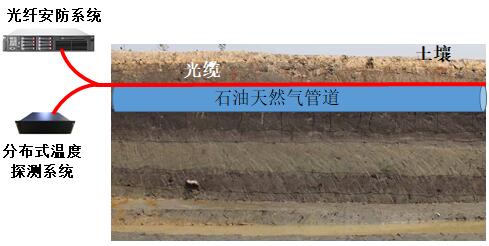

图2 石油燃气管道安全监控系统

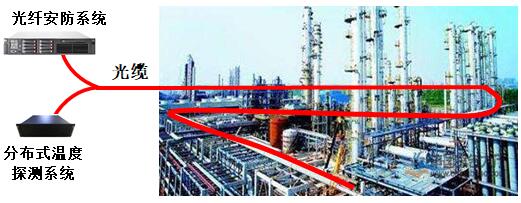

图3 化工管道和容器泄漏安全监控系统

在管线附近安装光缆，采用分布式温度和声波监测系统，对管道泄漏、机械挖掘、人为挖掘、重型车辆等破坏行为进行提前预报或报警，从而实现对管线的安全防护。温度监测预警火灾、爆炸和泄漏，声波探测可定位泄漏、发现破坏活动信号。图2、3所示。
应用形式3：
对于通信线路，利用光纤通信线路本身，实现对偷盗、机械挖掘、人为挖掘、重型车辆等信号的探测，从而对破坏行为进行提前预报或报警，以实现对线路的安全防护。如图4所示。
对于电力输电线，有光缆的线路利用电缆本身的光缆，如没有可另行铺设。此外，还可以增加分布式测温系统，监测温度变化情况，防止线路过热。

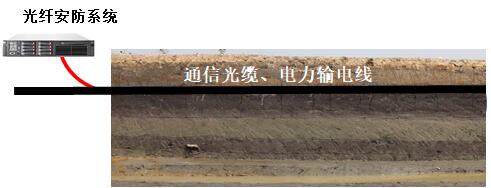

图4  通信线路与电力线路安全监控系统

应用形式4：

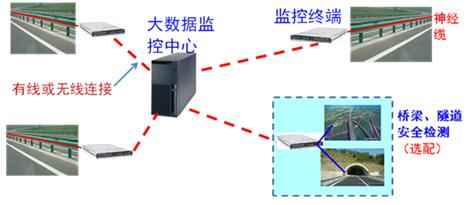

新一代道路智能防护栏，将无需供电的光缆沿公路防护栏安装，并由监控终端采集数据，不仅具有传统防护栏对车辆事故安全防护功能， 还具有车辆事故自动报警定位、严重道路塌方沉降报警。各个监控终端数据通过有限/无线网络汇集到大数据监控中心，实现智能报警监测，并在图形化地理信息系统中表现。

技术指标：

参数	最小值	典型	最大值
系统报警响应时间	/	可设定	/
监测距离	/	10km	20km
空间定位误差	±5m	±5m	±10m
系统数据记录存储时间	24~7200小时
光缆种类	单模G652
设备工作温度	10℃		40℃
设备工作环境湿度	40%		70%
设备工作大气环境	80kPa		106kPa
光接口类型	FC/APC
操作系统	Windows
采集仪机箱尺寸	4U （可根据用户要求定制）
网络接口	RJ45以太网
电源	AC220V/10A

软件性能

功能名称	功能描述
识别功能	识别闯入信号、支持多点同时识别
联动功能	可融合视频、声光报警
数据库记录功能	记录报警事件，可查询历史记录
报警方式	声音、短信（选配）、图形化、文字
报警参数设定	可以设定系统软件响应范围，可以取消或启用局部地区的报警；可设定报警域值；设定报警时间长短
显示	在地图上实时显示报警地点，也可直接在地图上查看历史报警记录，可以手动清除历史报警
远程传输功能	支持远程网络监控
升级	支持版本更新

功能与优势：
1、先进：通过光缆探测到闯入某个重点区域的行为，并进行精确定位，定位精度达米级，监控范围可达10km量级。
2、安全：该系统光缆无源工作，特别适合易燃易爆场合使用，防雷，抗电磁干扰，环保。
3、高效：可全天候工作，无人值守，一旦有闯入行为，第一时间报警，并通过短信等方式通知相关人员。
4、方便：可与视频监控系统联合监控，一旦有闯入行为，可以控制摄像头去重点观察确认具体情况，不仅目标更明确，且可节省摄像头数量。
5、照明：在夜间情况下，还可以控制打开灯光，为摄像头工作提供照明条件。
6、灵活：安装方式--铺设在围墙、栅栏上，埋地或装饰后掩藏使用，可以以面和立体方式铺设，使防护无漏洞。
